产品详情
M4i.221X
M4i.221X
板卡类型: 高速AD卡
速率: 1.25 GS/s
分辨率: 8bit
通道数: 1,2,4
总线类型: PCI Express x4
上一个
产品详情


产品文档下载:

m4i22_datasheet_english.pdfData sheet of the M4i.22xx series
m4i_m4x_22xx_manual_english.pdfManual of M4i.22xx / M4x.22xx family
m4ifirmware_blockstatistics_english.pdfM4 Series Firmware Option Data sheet: Block Statistics
m4ifirmware_blockaverage_english.pdfM4 Series Firmware Option Datasheet: Block Average
spc_streaming_datasheet_english.pdfDatasheet of Spectrum Terastore Streaming System
spcm_ivi_english.pdfShort Manual for IVI Driver
sbench6_datasheet_english.pdfData sheet of SBench 6
m4i_xxxx_labview_english.pdfManual for LabVIEW drivers for M4i / M4x
sbench6_manual_english.pdfManual for SBench 6
spcm_matlab_manual_english.pdfManual for MATLAB driver M2i/M2p/M3i/M4i/M4x/DN2/DN6


技术指标:
— 采样率为1.25GS/s

— 超高速PCIe x4 Gen2接口
— 所有通道同步采样
— 每通道独立ADC和放大器
— 4个输入范围:±200mV到±2.5V
— 4G采样(4GB)板载存储器
— 窗口、Re-arm、或/与触发
— 每个系统可以同步8块数据采集卡
— 触发特征:单发、流模式、多倍记录、门采样、ABA模式、时间戳
— 可工作在×4 PCIe插槽
— 与PCI软件兼容
— 高达3.4GB/s的持续流模式

关于M4x系列板卡:
M4i.221X-x8系列数字化仪在采样率方面表现出色。PCIe×4 Gen2接口提非常优秀的数据流模式。拥有独立ADC的双通道或者四通道提供8bit分辨率,将满足高质量的信号采集需求。该板卡采用了最新的生产技术,它的软件架构依然是Spectrum板卡的经典软件Sbench驱动。所以一块已经问世10年的200KS/s多通道PCIe采集卡和500MS/s多通道PXIe高精度数字化仪可以采用同样的软件进行操作。

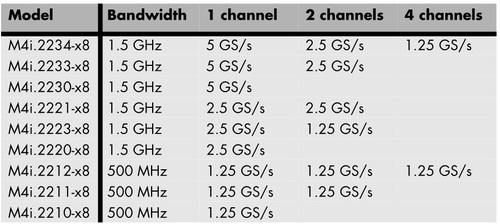

相关产品:

FamilyChannelsMax. SamplerateMax. Bandwidth
M4i.2210-x811.25 GS/s500 MHz
M4i.2211-x821.25 GS/s500 MHz
M4i.2212-x841.25 GS/s500 MHz
M4i.2220-x812.5 GS/s1.5 GHz
M4i.2223-x822.5 GS/s1.5 GHz
M4i.2230-x815 GS/s1.5 GHz
M4i.2233-x825 GS/s1.5 GHz
M4i.2234-x845 GS/s1.5 GHz




系统框图:
