M4i.448X
M4i.448X
板卡类型: 高速AD卡
速率: 400 MS/s
分辨率: 14bit
通道数: 2,4
总线类型: PCI Express x4
产品详情


产品文档下载:

m4i44_datasheet_english.pdfData sheet of the M4i.44xx series
m4i_m4x_44xx_manual_english.pdfManual of M4i.44xx / M4x.44xx family
m4ifirmware_blockstatistics_english.pdfM4 Series Firmware Option Data sheet: Block Statistics
m4ifirmware_blockaverage_english.pdfM4 Series Firmware Option Datasheet: Block Average
spa_amplifier_datasheet_english.pdfData sheet of SPA pre-amplifier
spc_streaming_datasheet_english.pdfDatasheet of Spectrum Terastore Streaming System
spcm_ivi_english.pdfShort Manual for IVI Driver
sbench6_datasheet_english.pdfData sheet of SBench 6
sbench6_manual_english.pdfManual for SBench 6
spcm_matlab_manual_english.pdfManual for MATLAB driver M2i/M3i/M4i/DN2



技术指标:
— 采样率为400MS/s
— 超高速PCIe x4 Gen2接口
— 所有通道同步采样
— 每通道独立ADC和放大器
— 6个输入范围:±200mV到±10V
— 2G采样(4GB)板载存储器
— 窗口、Re-arm、或/与触发
— 每个系统可以同步8块数据采集卡
— 触发特征:单发、流模式、多倍记录、门采样、ABA模式、时间戳
— 可工作在×4 PCIe插槽
— 与PCI软件兼容
— 高达1.7GB/s的持续流模式

关于M4i系列板卡:
M4i.448x-x4系列数字化仪在采样率和分辨率方面都是最出色的。PXIe×4 Gen2接口提非常优秀的数据流模式。拥有独立ADC的双通道或者四通道提供14bit和16bit分辨率,将满足高质量的信号采集需求。该板卡采用了最新的生产技术,它的软件架构依然是Spectrum板卡的经典软件Sbench驱动。所以一块已经问世10年的200KS/s多通道PCIe采集卡和500MS/s多通道PXIe高精度数字化仪可以采用同样的软件进行操作。


相关产品:

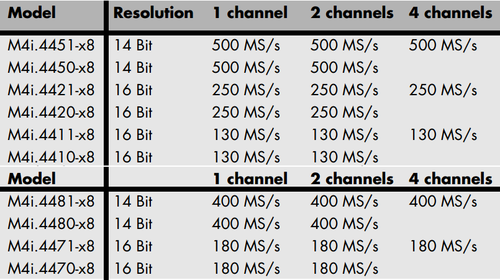

FamilyChannelsMax. SamplerateMax. Bandwidth
M4i.4410-x82130 MS/s65 MHz
M4i.4411-x84130 MS/s65 MHz
M4i.4420-x82250 MS/s125 MHz
M4i.4421-x84250 MS/s125 MHz
M4i.4450-x82500 MS/s250 MHz
M4i.4451-x84500 MS/s250 MHz
M4i.4470-x82180 MS/s125 MHz
M4i.4471-x84180 MS/s125 MHz
M4i.4481-x84400 MS/s250 MHz
